En la construcción moderna, en particular en estructuras como estaciones de metro y muros externos de sótanos , es fundamental lograr altos estándares de impermeabilización . Los métodos de construcción tradicionales suelen basarse en sistemas de tirantes para el refuerzo del encofrado , pero estos no son adecuados para proyectos donde la impermeabilización es primordial, ya que los tirantes pueden crear posibles puntos de fuga. Para abordar esto, han surgido sistemas de entramado de muros de una sola cara como una solución especializada para el vaciado de estructuras de hormigón donde solo se puede soportar un lado del encofrado . Este artículo explora dos tipos principales de sistemas de entramado de muros de una sola cara : el tipo de cercha triangular y el tipo de viga de aluminio , desarrollados por GETO , centrándose en su diseño, instalación , métodos operativos y ventajas.
Descripción general de los sistemas de estructura de pared de un solo lado
Los sistemas de entramado de muros de una sola cara están diseñados para el hormigonado de estructuras de edificios con estrictos requisitos de impermeabilización , como estaciones de tren y muros exteriores de sótanos , donde los sistemas de tirantes no son prácticos. Estos sistemas permiten el vertido del hormigón contra un encofrado de una sola cara , soportado por estructuras robustas que soportan la presión del hormigón húmedo sin comprometer la integridad estructural ni la impermeabilización . Estos sistemas son adecuados para estructuras con una altura de hormigonado de hasta 7,5 metros .
Características principales
- Propósito : Diseñado para estructuras donde no se pueden utilizar tirantes debido a las demandas de impermeabilización .
- Aplicaciones : Ideal para estaciones de metro , paredes externas de sótanos y estructuras similares.
- Limitación de altura : aplicable para alturas de fundición ≤ 7,5 metros .
- Tipos : Existen dos configuraciones principales, tipo armadura triangular y tipo viga de aluminio, cada una con distintas metodologías de construcción y operación .

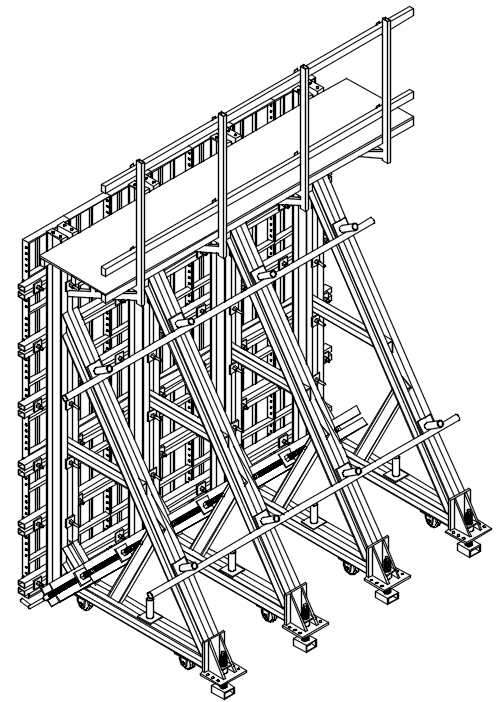

Estructura de pared de un solo lado tipo celosía triangular
El marco de muro de una sola cara tipo cercha triangular es un enfoque convencional que utiliza una robusta estructura de cercha triangular para soportar el encofrado . Este sistema es versátil y permite diversos métodos de movimiento y volteo según las condiciones del sitio y la maquinaria disponible .
Características
- Movilidad : El marco se puede mover y voltear utilizando múltiples métodos, incluidos:
- Grúa torre : para levantar y posicionar la estructura de la armadura .
- Grúa móvil : adecuada para sitios con acceso a equipos de elevación móviles .
- Manpower Push : Movimiento manual para operaciones de menor escala o sitios restringidos.
- Mudanzas en camión : para un transporte eficiente en sitios de construcción de gran tamaño .
- Aplicabilidad : La elección del método de movimiento depende de la maquinaria disponible y de las condiciones específicas del sitio , lo que garantiza flexibilidad en diversos entornos de construcción .

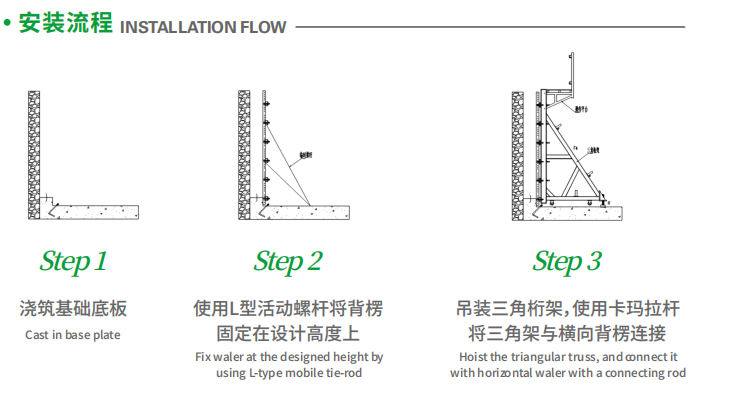

Flujo de instalación
El proceso de instalación del marco tipo celosía triangular implica los siguientes pasos:
- Verter la placa base : verter la placa base de cimentación para proporcionar una plataforma estable para el marco .
- Fijar el riostrador a la altura diseñada : utilice tirantes móviles tipo L para asegurar el riostrador (viga de soporte horizontal) a la altura predeterminada, asegurando la alineación con las especificaciones de diseño .

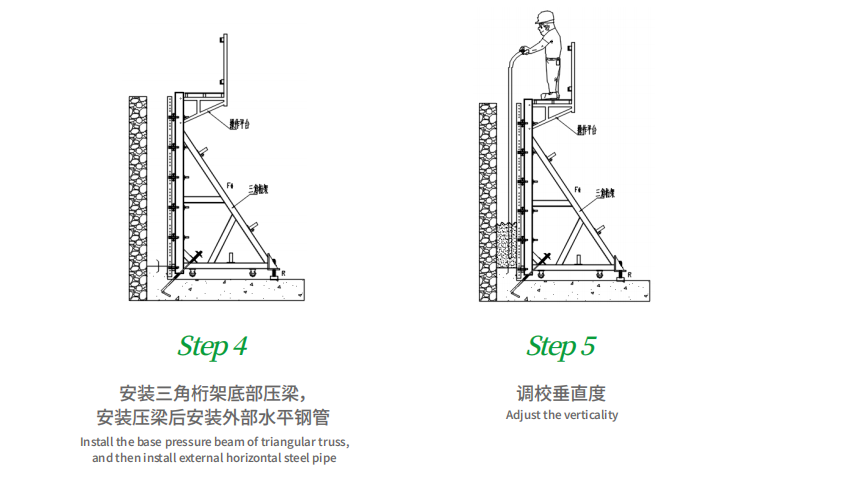

- Izar y conectar la armadura triangular : Levantar la armadura triangular a su posición con una grúa y conectarla al larguero horizontal mediante una biela . Esto garantiza que la armadura proporcione un soporte adecuado contra la presión del hormigón .
Consideraciones operativas
- Control de velocidad de vertido : para evitar que el encofrado se abombe , se debe controlar cuidadosamente la velocidad de vertido del hormigón .
- Hormigón estratificado y simétrico : GETO recomienda hormigonar en capas y de forma simétrica para mantener la estabilidad del encofrado y mejorar la calidad del acabado del hormigón . Este método ayuda a fijar la posición de la estructura y minimiza el desplazamiento durante el vertido .
- Eliminación de gases : el vertido en capas facilita la liberación de gases atrapados en el hormigón , lo que reduce la probabilidad de imperfecciones en la superficie, como la formación de panales .
Estructura de pared de un solo lado tipo viga de aluminio
Reconociendo la necesidad de una solución más ligera y eficiente , GETO desarrolló el marco de pared de una sola cara con vigas de aluminio . Este sistema se adapta a las exigencias de la construcción moderna en cuanto a alta rotación , facilidad de operación y cumplimiento de las tendencias de construcción sostenible .
Desarrollo y Diseño
El desarrollo de la estructura tipo viga de aluminio de GETO implicó:
- Análisis de mercado : investigación exhaustiva sobre la dinámica del mercado y las preferencias de los clientes .
- Consideración de costos : equilibrar los costos integrales , incluidos los materiales y la mano de obra .
- Tasa de rotación : diseño para una alta reutilización para maximizar la eficiencia .
- Comodidad operativa : simplifica los procesos de instalación y desmontaje .
- Versatilidad de aplicación : Garantiza la adaptabilidad a diversos escenarios de construcción .
El resultado es un sistema ligero que reduce el peso del material manteniendo la integridad estructural , lo que lo hace más fácil de manejar y más sostenible desde el punto de vista medioambiental .
Flujo de instalación
El proceso de instalación del marco tipo viga de aluminio incluye los siguientes pasos:
- Vierta la placa base y coloque los pernos de anclaje : vierta la placa base de cimentación y coloque los pernos de anclaje en las posiciones designadas para asegurar el marco .
- Instalación del panel de pared y la viga de aluminio : Aplique un agente desmoldante al panel de pared antes de la instalación para facilitar su posterior desmontaje . Fije temporalmente la estructura con tubos de acero durante la instalación para garantizar su estabilidad .
- Instalación de los componentes de conexión y la viga horizontal base : Conecte los conectores entre la viga principal y la viga horizontal , seguido de la instalación de la viga horizontal base .
- Instalar la viga horizontal y la base de acero de la esquina : Fije la viga horizontal y fije la base de acero de la esquina a la viga horizontal de la base para obtener soporte adicional .
- Instalar puntales individuales y varillas horizontales : agregue puntales individuales y varillas horizontales para reforzar la estructura contra la presión del hormigón .
- Ajuste y vaciado del hormigón : Ajuste el marco para asegurar la rectitud , verifique la estanqueidad de los componentes empotrados y proceda con el vertido del hormigón .
Flujo de desmantelamiento
El proceso de desmantelamiento es igualmente sistemático para garantizar la eficiencia y la seguridad :
- Prepare las herramientas : reúna las herramientas necesarias , incluido un martillo , un gancho , una palanca , una llave inglesa y planos de construcción , para facilitar el desmantelamiento .
- Desmontaje tras el curado del hormigón : Espere al menos 24 horas después del vertido , asegurándose de que su resistencia supere el 50 % . Comience retirando las varillas horizontales , aflojando los puntales individuales , la base de acero de la esquina de la viga horizontal y, finalmente, las piezas empotradas .
- Retirar pernos y pasadores de conexión : Desmontar los pernos y pasadores de conexión de cada componente , organizándolos según su código de clasificación para su reutilización .
- Desmontar paneles de pared y transferir materiales : Retire los paneles de pared y transfiera los materiales de acuerdo con los planes de solución específicos adaptados al sitio .
- Mantenimiento del hormigón : Tras el desmontaje , aplique un agente de curado al hormigón inmediatamente. Durante la construcción invernal , asegúrese de un aislamiento adecuado para evitar grietas que podrían provocar filtraciones de agua .
Consideraciones operativas
Al igual que la estructura de celosía triangular , la estructura de vigas de aluminio requiere un control cuidadoso de la velocidad de colado y un vertido simétrico y por capas para evitar abombamientos y garantizar superficies de hormigón de alta calidad . La ligereza de las vigas de aluminio facilita su manejo , lo que reduce la mano de obra y mejora la rotación .
Análisis comparativo
Tanto los marcos de pared de un solo lado tipo armadura triangular como los de tipo viga de aluminio cumplen la misma función, soportar encofrados de un solo lado para estructuras de alta impermeabilidad, pero difieren en diseño y aplicación :
- Peso y material : El tipo de armadura triangular utiliza componentes de acero más pesados , lo que lo hace robusto pero menos portátil . El tipo de viga de aluminio utiliza aluminio ligero , lo que mejora la maniobrabilidad y reduce el impacto ambiental .
- Movilidad : El tipo de armadura triangular ofrece múltiples opciones de movimiento ( grúa torre , grúa móvil , empuje manual , movimiento de camiones ), lo que proporciona flexibilidad para diversas condiciones de obra . El tipo de viga de aluminio , si bien no se detalla específicamente para movilidad , se beneficia de su menor peso , lo que simplifica su manejo .
- Complejidad de instalación : El tipo de viga de aluminio tiene un proceso de instalación más detallado y estructurado , lo que refleja su diseño para mayor comodidad operativa . El tipo de cercha triangular tiene un proceso más sencillo, pero requiere equipo de elevación pesado para su posicionamiento .
- Sostenibilidad : El tipo de viga de aluminio se alinea con las tendencias de construcción ecológica debido a su diseño liviano y alta tasa de rotación , lo que reduce el desperdicio de material y el consumo de energía .
Aplicaciones prácticas
Ambos sistemas están diseñados para estructuras con alturas de colada de hasta 7,5 metros , lo que los hace adecuados para:
- Estaciones de Metro : Donde las condiciones subterráneas y la impermeabilización son críticas.
- Muros externos del sótano : requieren un encofrado robusto para evitar la entrada de agua .
- Otras estructuras de alta impermeabilización : como túneles o muros de contención donde los tirantes no son prácticos.
La elección entre los dos sistemas depende de factores específicos del proyecto , incluido el acceso al sitio , el equipo disponible , las limitaciones presupuestarias y las consideraciones ambientales .
Ventajas de los sistemas de estructura de pared de una sola cara
- Impermeabilización mejorada : al eliminar los tirantes , estos sistemas evitan posibles puntos de fuga , lo que garantiza la integridad de las estructuras impermeables .
- Versatilidad : Ambos sistemas se adaptan a diversos escenarios de construcción , con el tipo de armadura triangular ofreciendo opciones de movilidad flexibles y el tipo de viga de aluminio priorizando el diseño liviano .
- Alta tasa de rotación : el tipo de viga de aluminio , en particular, está diseñado para una reutilización frecuente , lo que reduce los costos y el desperdicio de material .
- Eficiencia operativa : Los procesos de instalación y desmantelamiento optimizados minimizan los requisitos de mano de obra y tiempo .
- Control de calidad : Las técnicas de colada en capas y simétrica mejoran la calidad del acabado del hormigón , reduciendo defectos superficiales como los panales .
Desafíos y consideraciones
Si bien los sistemas de estructura de pared de un solo lado ofrecen ventajas significativas, también presentan desafíos:
- Control de velocidad de vertido : una velocidad de vertido inadecuada puede provocar abultamientos en el encofrado , lo que requiere un control cuidadoso .
- Curado del Hormigón : El mantenimiento post-desmontaje , especialmente en invierno , es fundamental para evitar grietas y asegurar la impermeabilización .
- Dependencia del equipo : el tipo de estructura triangular a menudo requiere grúas , que pueden no estar disponibles en todos los sitios .
- Complejidad de la configuración inicial : El proceso de instalación detallado del tipo de viga de aluminio puede requerir mano de obra calificada para garantizar la precisión .
Conclusión
Los sistemas de entramado de muro de una sola cara , como los de tipo armadura triangular y tipo viga de aluminio de GETO , representan un avance significativo en la tecnología de construcción para estructuras de alta impermeabilidad . El tipo armadura triangular ofrece robustez y flexibilidad de movimiento , lo que lo hace adecuado para diversas condiciones de obra . En cambio, el tipo viga de aluminio prioriza el diseño ligero , la facilidad de uso y la alineación con las tendencias de construcción sostenible . Ambos sistemas cumplen con estrictos requisitos de impermeabilización , soportando alturas de vertido de hasta 7,5 metros y garantizando acabados de hormigón de alta calidad mediante técnicas de vertido controlado . Al abordar los desafíos de los sistemas tradicionales de tirantes , estos entramados proporcionan soluciones eficientes , sostenibles y fiables para proyectos de construcción modernos .
