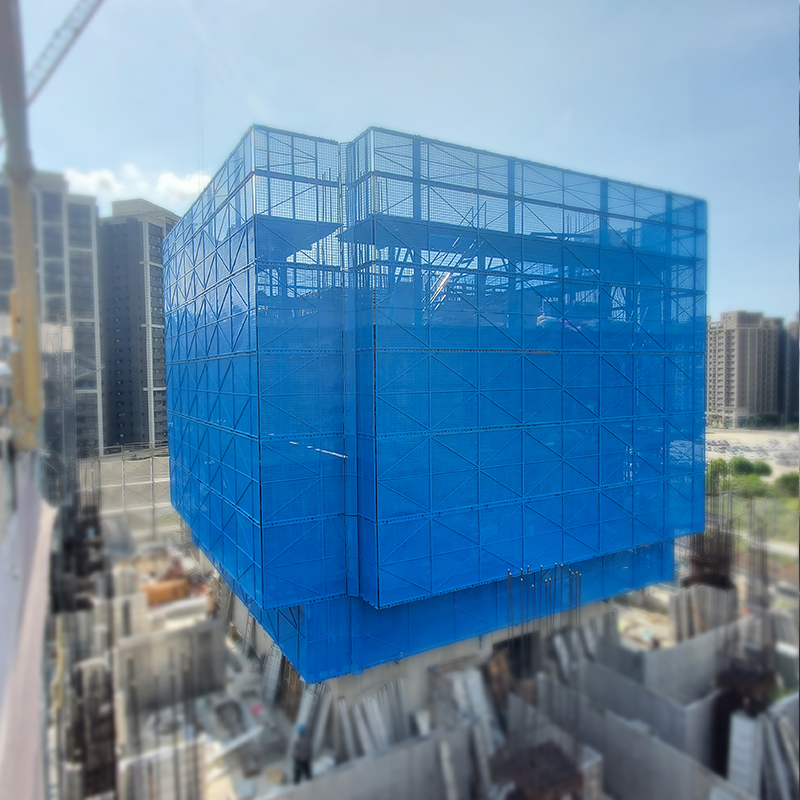

Automatic Hydraulic Climbing Formwork System (1)
Automatic Hydraulic Climbing Formwork System (2)
Automatic Hydraulic Climbing Formwork System (3)
Automatic Hydraulic Climbing Formwork System (4)
Automatic Hydraulic Climbing Formwork System (5)

Encofrado trepante hidráulico automático

El sistema de encofrado trepador hidráulico automático GTP100 es una técnica de construcción que incluye el soporte trepador, el encofrado, el sistema de plataforma y el soporte de suspensión, los cuales se fijan a la estructura de hormigón. Una vez que el encofrado se desmonta del hormigón moldeado, impulsado por los cilindros hidráulicos y guiado por el riel trepador, los soportes suben al siguiente nivel, repitiendo este ciclo para el proceso de construcción.

El encofrado está integrado con los soportes trepadores, que se desplazan hacia delante y hacia atrás junto con las unidades de desplazamiento, lo que reduce significativamente los costes de mano de obra. El entorno de construcción cerrado evita eficazmente las caídas desde alturas.

Ventajas

Seguridad

  • El diseño completamente de acero endurecido mejora la estabilidad estructural, la confiabilidad y la resistencia al fuego del soporte de escalada.
  • El engranaje de retracción del encofrado reduce los riesgos de construcción y previene eficazmente las fugas de lechada del dispositivo de desplazamiento del encofrado.
  • El soporte de escalada utiliza una malla protectora de acero completamente cerrada.
  • Las opciones de escalada hidráulica vertical e inclinada garantizan un movimiento suave, sincronizado y seguro.
  • La plataforma de instalación de varillas de refuerzo está sincronizada con la escalada.
  • Garantizar operaciones seguras.

Altamente rentable

  • Proporcionar plataformas operativas integrales ahorra materiales y mano de obra.
  • Después del montaje a bajo nivel, el soporte de escalada sube continuamente hasta la parte superior, lo que reduce los daños al encofrado.

Conveniencia

  • Modularización de la pantalla protectora para una fácil instalación y transporte.
  • Cada plataforma está formada por pedales modulares totalmente reforzados con acero para un transporte cómodo y una fácil instalación.
  • Encofrado trepante autotrepante con encofrados, que permite realizar ajustes y limpieza directamente sobre el soporte de trepado, sin necesidad de elevación con grúa, andamios o alineación nivel a nivel.
  • El soporte se puede subir tanto de forma integral como por separado.

Datos técnicos del sistema de encofrado hidráulico trepante automático GTP100

Número de serie

Artículo

Especificación

1

Capacidad de elevación (plataforma de ascenso de una sola unidad)

100 kN

2

Altura de vertido estándar segmentada

3,0 m-5,5 m

3

Altura máxima de escalada

5 minutos/minuto

4

Ancho de influencia por soporte

Aproximadamente 4 m (sujeto a especificaciones del proyecto)

5

Ancho de la plataforma de trabajo

2,4 m

6

Inclinación máxima

+/-10°

7

Fuerza impulsora

Energía hidráulica

8

Sistema de encofrado de muros

Encofrado de aluminio/Encofrado de acero/Encofrado de vigas de madera

Condiciones de funcionamiento

Condiciones para la construcción y trepado de encofrados trepadores:

  • No se permiten condiciones climáticas severas (por ejemplo, tormentas eléctricas, lluvia, nieve, niebla, escarcha, neblina o granizo) durante la operación.
  • La presión básica del viento no supera el nivel 5 (aproximadamente 24,5-28,5 m/s).

Con velocidades de viento superiores al nivel 7 (aproximadamente 13,9-17,1 m/s) se requieren medidas de refuerzo contra tifones para el soporte del encofrado trepador.

*Nota: Se hace referencia a las normas técnicas descritas en la Norma Técnica para la Ingeniería de Encofrados Hidráulicos Trepantes de la República Popular China.
