En la "carrera vertical" de las ciudades modernas, la altura de los rascacielos bate constantemente nuevos récords. Esto representa no solo un triunfo del diseño arquitectónico, sino, aún más importante, una innovación en la tecnología de la construcción. Durante la construcción de los muros centrales de los edificios de gran altura, los métodos de encofrado tradicionales suelen presentar obstáculos como la gran dependencia de las grúas torre, los elevados riesgos asociados al trabajo en altura y la lentitud en el avance de la obra. Para superar estas limitaciones, se desarrolló el sistema de encofrado hidráulico autotrepante automático.
Como sistema de encofrado inteligente capaz de ascender de forma autónoma —sin necesidad de grúas—, el encofrado trepador hidráulico se ha convertido en un requisito estándar para proyectos de rascacielos, pilares de puentes y estructuras similares. Si le interesa saber cómo este enorme aparato asciende cientos de metros hacia el cielo, o si busca la solución de encofrado más eficiente para su proyecto, este artículo le ofrece un análisis exhaustivo de los principios de funcionamiento, las principales ventajas y las tendencias futuras de los sistemas de encofrado trepador hidráulico totalmente automáticos.
¿Qué es un encofrado trepador hidráulico automático?
El encofrado trepador hidráulico automático, también conocido como sistema de encofrado trepador hidráulico totalmente automático, es un equipo de construcción integral que integra los paneles de encofrado, los andamios de soporte, las unidades de potencia hidráulica, las plataformas de operación y las barandillas de seguridad en un único sistema unificado. Anclándose a la estructura de hormigón ya vertida y fraguada, el sistema utiliza cilindros hidráulicos como fuente de energía para permitir que el encofrado y los andamios asciendan capa por capa a medida que se levanta el edificio.
No se trata simplemente de una herramienta de encofrado; representa la cúspide de los sistemas de encofrado modernos de alta gama, que incorporan un alto grado de integración en términos de industrialización y mecanización de la construcción.
Diferencias entre el encofrado trepador hidráulico y el encofrado tradicional
- Dependencia: Los sistemas de encofrado tradicionales (como los grandes encofrados de acero o los encofrados modulares de aluminio) dependen en gran medida de las grúas torre para el izado de conjuntos completos o para el desmontaje y montaje manual de componentes, consumiendo así una cantidad significativa de valiosos recursos de grúas torre. En cambio, el encofrado trepador hidráulico posee un "corazón" hidráulico independiente que le permite elevarse de forma autónoma.
- Seguridad: Los encofrados tradicionales presentan riesgo de caída de objetos o accidentes laborales durante las operaciones de desmontaje a gran altura. Sin embargo, los sistemas de encofrado hidráulico trepante cuentan con pantallas de seguridad metálicas totalmente cerradas que proporcionan a los trabajadores un entorno de trabajo seguro y nivelado, similar al de trabajar en terreno firme.
- Eficiencia constructiva: El encofrado trepador hidráulico permite el movimiento sincronizado tanto de los paneles del encofrado como de los andamios de soporte, lo que reduce significativamente el tiempo total del ciclo de construcción.
¿Cómo funciona el encofrado trepador hidráulico automático?
Principios básicos de funcionamiento
El mecanismo principal del encofrado hidráulico trepador reside en su acción de "ascenso alterno". En pocas palabras, el sistema consta de dos componentes principales: "rieles guía de ascenso" y una "estructura de bastidor trepador". Durante un ciclo operativo, los rieles guía y la estructura del bastidor se sirven mutuamente de apoyo.
- Una vez fijada la estructura del bastidor, los cilindros hidráulicos impulsan los rieles guía para que se deslicen hacia arriba.
- Una vez que los rieles guía están fijados y bloqueados de forma segura a la estructura de hormigón, los cilindros hidráulicos impulsan toda la estructura del bastidor (junto con los paneles de encofrado y las plataformas de trabajo) para que ascienda a lo largo de los rieles guía.
Este movimiento repetitivo y cíclico hace que todo el proceso de trabajo del encofrado se asemeje al de un escalador que utiliza sus extremidades de forma alternada para ascender.
Proceso operativo clave
El flujo de trabajo típico para la construcción con encofrados trepadores hidráulicos es el siguiente:
Paso 1: Instalación inicial. Antes de verter el hormigón para la planta baja (o nivel base), se instalan los rieles guía y la estructura del marco sobre los componentes de anclaje preinstalados.
Paso 2: Vertido del hormigón. Se cierran (ensamblan) los paneles del encofrado y se procede al vertido del hormigón.
Paso 3: Desencofrado y limpieza. Una vez que la resistencia del hormigón alcanza el nivel requerido (normalmente entre 10 y 15 MPa), se activa el mecanismo de desencofrado para retraer los paneles del encofrado, seguido de la limpieza de las superficies del mismo.
Paso 4: Elevación de los rieles guía. Se desbloquean los rieles guía; se activa el sistema hidráulico para elevarlos hasta la altura de un piso, tras lo cual se bloquean en su nueva posición.
Paso 5: Ascenso del bastidor. El sistema hidráulico se activa de nuevo para impulsar toda la estructura del bastidor (incluidas las plataformas y los paneles de encofrado) hacia arriba a lo largo de los rieles guía hasta la altura predeterminada.
Paso 6: Posicionamiento y fijación. Una vez colocada la estructura del armazón, se realiza una alineación precisa; a continuación, se bloquea la estructura y se cierran los paneles del encofrado para preparar el siguiente vertido de hormigón.
Componentes del sistema de encofrado
Un sistema de encofrado eficiente se basa en la interacción coordinada de varios componentes diseñados con precisión:
- Sistema de elevación hidráulica: Compuesto por una estación de bombeo hidráulico, mangueras de aceite de alta presión, un grupo de válvulas de control sincronizadas y los cilindros hidráulicos principales. Este sistema sirve como fuente de energía principal para todo el conjunto.
- Estructura principal: Compuesta por plataformas portantes y bastidores de soporte, esta estructura soporta el peso de los paneles de encofrado y las cargas vivas asociadas a las actividades de construcción.
- Rieles guía y sistema de fijación: Los rieles guía sirven como vía de ascenso, mientras que los soportes de fijación transfieren la enorme carga de todo el sistema a la estructura principal del edificio.
- Sistema de control: Los modernos sistemas de encofrado hidráulico trepador suelen emplear un control síncrono automatizado para mantener nivelados los múltiples cilindros hidráulicos durante el ascenso, evitando que la estructura del andamio se incline.
- Sistema de protección: Las pantallas protectoras de acero o aluminio, totalmente cerradas, garantizan la seguridad del personal que trabaja en alturas elevadas.
Ventajas del encofrado trepador hidráulico automático
Alta eficiencia en la construcción
Dado que no requiere la grúa torre, la construcción del muro central puede realizarse independientemente del avance de los pisos exteriores. Con la operación de trabajadores calificados, el encofrado trepador hidráulico puede alcanzar una velocidad de construcción de un piso estándar cada 3 a 5 días.
Seguridad excepcional
Los sistemas de encofrado hidráulico trepador suelen diseñarse para ser completamente cerrados. Por ejemplo, el sistema de GETO está equipado con pantallas protectoras de acero templado; estas no solo ofrecen una resistencia superior al fuego, sino que también bloquean eficazmente la caída de objetos desde arriba, lo que permite al personal de construcción trabajar dentro del recinto sin preocuparse por el riesgo de caídas.
Ahorro de mano de obra y costes
El mayor nivel de automatización reduce directamente la dependencia del trabajo manual pesado. Dado que el encofrado y el andamiaje se mueven como una sola unidad integrada, el tiempo manual necesario para el montaje y la alineación repetitivos se reduce significativamente, lo que se traduce en una reducción general de los costes laborales de más del 30 %.
Calidad de construcción uniforme
El encofrado se fija rígidamente a la estructura del andamio, lo que permite un ajuste preciso de la verticalidad y la planitud mediante sofisticados mecanismos mecánicos. Esto garantiza excelentes resultados en el moldeo del hormigón, cumpliendo incluso con los estándares para el hormigón visto, lo que minimiza la necesidad de trabajos de enlucido posteriores.
Aspectos técnicos destacados del encofrado trepador hidráulico automático GETO
Como líder mundial en el sector de encofrados y andamios, GETO ha establecido un nuevo referente técnico en la industria con la introducción de su sistema de encofrado trepador hidráulico totalmente automático GTP100.
Características del sistema GTP100
- Diseño de acero totalmente endurecido: La estructura del andamio se somete a un tratamiento de endurecimiento completo del acero, lo que garantiza una estabilidad estructural excepcional. No solo posee una gran resistencia a la deformación, sino que también ofrece una resistencia superior al fuego.
- Mecanismo innovador de retracción de encofrados: Equipado con un dispositivo de retracción de encofrados de precisión, el sistema minimiza eficazmente los riesgos durante el desencofrado, evitando al mismo tiempo las fugas de lodo de hormigón y manteniendo así una obra limpia y ordenada.
- Plataformas modulares: Todas las plataformas operativas cuentan con una estructura modular de acero que facilita el transporte y la instalación, al tiempo que garantiza una superficie antideslizante y duradera.
- Ventajas inteligentes
El sistema de GETO admite dos modos de ascenso: vertical e inclinado (hasta ±10 grados). El sistema hidráulico logra una sincronización precisa, lo que garantiza un ascenso suave y fluido. Además, la plataforma de instalación de armaduras se mueve en sincronía con la estructura del bastidor de ascenso, lo que permite una transición sin problemas entre las operaciones de atado de armaduras y vertido de hormigón.
¿Por qué elegir GETO?
GETO ofrece una solución integral que abarca desde el diseño y la fabricación hasta la asistencia técnica in situ. Nuestro encofrado trepador hidráulico automático no requiere grúas torre para el izamiento y elimina la necesidad de andamios externos; el ajuste y la limpieza del encofrado se realizan directamente en la propia estructura trepadora. Esto cumple con creces la promesa de ser una solución sin preocupaciones, que ahorra tiempo y es rentable.
Parámetros técnicos del sistema GTP100
La siguiente tabla resume las especificaciones técnicas principales del sistema de encofrado trepador hidráulico totalmente automático GTP100:
| N.º de serie | Artículo | Especificación |
| 1 | Capacidad de elevación (plataforma de escalada de una sola unidad) | 100 kN |
| 2 | Altura de vertido estándar segmentada | De 3,0 m a 5,5 m |
| 3 | Velocidad máxima de ascenso | 5 minutos por metro |
| 4 | Amplitud de influencia por tramo | Aproximadamente 4 metros |
| 5 | Ancho de la plataforma de trabajo | 2,4 metros |
| 6 | Inclinación máxima | Más o menos 10 grados |
| 7 | Fuerza motriz | Potencia hidráulica |
| 8 | Encofrado de pared compatible | Aluminio / Acero / Viga de madera |

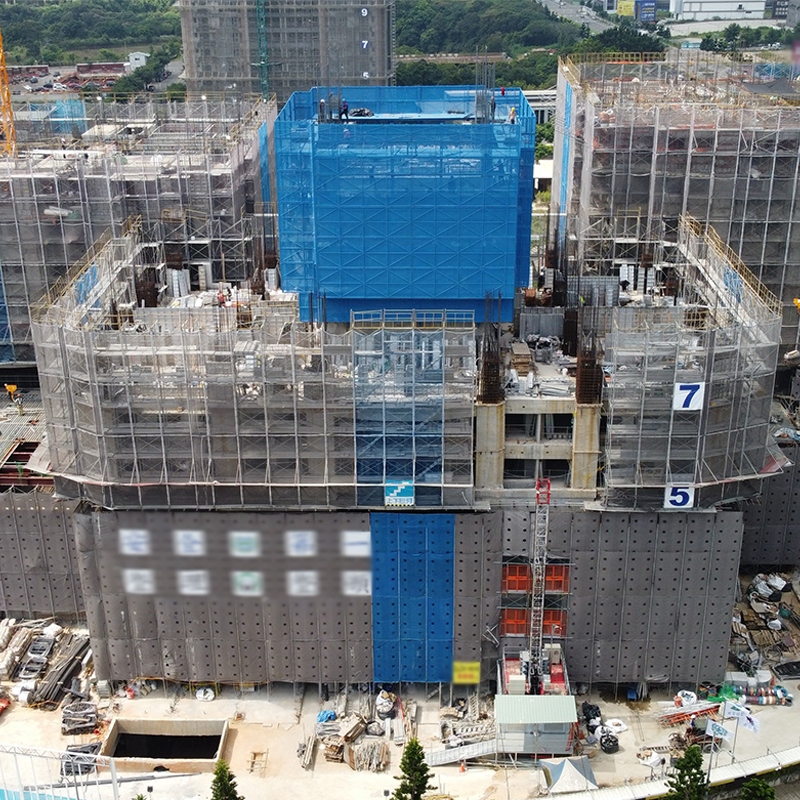

Proyectos aplicables (Aplicaciones)
Este sistema de encofrado de alta gama es especialmente adecuado para los siguientes escenarios:
- Muros centrales de edificios de gran altura: Permiten una construcción que prioriza el núcleo, lo que impulsa la construcción posterior de la estructura periférica.
- Edificios residenciales y de oficinas de gran altura: Facilitan ciclos de rotación rápidos, acortando así el período de recuperación de la inversión.
- Torres/Pilones para puentes: Se encarga de la construcción de enormes torres de cables para puentes atirantados o colgantes, adaptándose perfectamente a los cambios de inclinación.
- Proyectos de infraestructura: como tanques de almacenamiento de gas natural licuado (GNL), chimeneas de gran tamaño o silos de grano.
Consideraciones clave a la hora de seleccionar encofrados trepadores hidráulicos
Al evaluar a los posibles proveedores, por favor, céntrese en los siguientes cinco puntos:
- Estabilidad del sistema hidráulico: ¿Admite control sincronizado? ¿Cuenta con bloqueos de seguridad redundantes para evitar deslizamientos o caídas accidentales a lo largo de los rieles guía?
- Nivel de protección: ¿Tiene un diseño totalmente cerrado?
- Compatibilidad con encofrados: ¿Se integra a la perfección con sistemas de encofrado tanto de aluminio como de acero?
- Experiencia en proyectos: ¿Cuenta el proveedor con una trayectoria comprobada, respaldada por estudios de caso exitosos que involucren proyectos de rascacielos?
- Servicio posventa: ¿Se proporciona orientación técnica y capacitación in situ de manera oportuna y eficiente? IX. Tendencias futuras: Sistemas de encofrado inteligentes
A medida que avanza la tecnología de la construcción, las operaciones de encofrado están evolucionando en las siguientes áreas:
- Monitorización remota inteligente: Los datos en tiempo real sobre la presión, la inclinación y el estado de ascenso del encofrado trepador pueden supervisarse directamente a través de dispositivos móviles.
- Integración BIM: Se utilizan simulaciones 3D antes de la construcción para optimizar la disposición de la estructura del encofrado trepador, minimizando así los puntos ciegos.
- Construcción sostenible: La alta tasa de reutilización de los sistemas de encofrado hidráulico trepador, que alcanza hasta varios cientos de ciclos, reduce significativamente la generación de residuos de construcción.
Preguntas frecuentes
P1: ¿Cómo funciona el encofrado hidráulico autotrepante?
A: Utiliza la potencia de cilindros hidráulicos para permitir que los rieles guía y el marco estructural se desplacen alternativamente a lo largo de la superficie del muro de hormigón mediante soportes fijados, eliminando la necesidad de equipos de elevación externos.
P2: ¿Para qué se utiliza el encofrado trepador hidráulico?
A: Se utiliza principalmente para la construcción de estructuras de hormigón con fachadas verticales o inclinadas, como edificios residenciales de gran altura, torres comerciales, pilares de puentes y muros centrales.
P3: ¿Es más seguro el encofrado trepador que el encofrado tradicional?
R: Sí. Incorpora pantallas protectoras totalmente cerradas y múltiples dispositivos mecánicos anticaída, que reducen significativamente el riesgo de caída de personal u objetos durante las operaciones a gran altitud.
P4: ¿Se necesita una grúa?
R: Se requiere una grúa torre durante las fases de instalación inicial y desmontaje final; sin embargo, durante todo el proceso de ascenso en la construcción de la estructura principal, no se necesita en absoluto la asistencia de una grúa torre.
P5: ¿Cuál es la diferencia entre encofrado trepador y andamio?
A: Los andamios proporcionan principalmente acceso al personal y normalmente requieren su montaje desde el suelo o la fijación capa por capa; por el contrario, el encofrado trepador es un sistema motorizado que integra la función de encofrado, elevándose de forma autónoma al ritmo del progreso de la construcción para ofrecer una eficiencia superior.
Conclusión
El encofrado hidráulico automático trepador es más que una tecnología; es el garante de la eficiencia y la seguridad en la construcción. Al adoptar sistemas de encofrado avanzados, como el Zhite GTP100, los equipos de construcción pueden olvidarse del arduo trabajo manual y de los altos riesgos asociados al montaje y desmontaje en altura. Esto permite que el edificio se eleve con un flujo rítmico y una precisión milimétrica, como un organismo vivo.
Ya sea que esté planificando un emblemático edificio comercial de 300 metros o construyendo un eficiente complejo residencial de gran altura, el encofrado hidráulico trepador es una herramienta poderosa para maximizar los beneficios generales de su proyecto. ¿Listo para acelerar su proyecto de construcción de gran altura?
Contacte con el equipo de expertos de GETO para recibir una solución personalizada de encofrado hidráulico trepador y emprenda un nuevo capítulo en la construcción de alta eficiencia.
