En el dinámico panorama de la construcción moderna, la demanda de soluciones seguras, eficientes y sostenibles para la construcción de gran altura nunca ha sido mayor. GETO , una empresa china que cotiza en bolsa (Código de acciones: 52290966), se ha posicionado como líder mundial en construcción ecológica y nuevas energías , ofreciendo sistemas innovadores que satisfacen estas necesidades críticas. Central a su cartera es el sistema de encofrado trepante hidráulico automático GTP100 , una solución de vanguardia diseñada para agilizar la construcción de estructuras a gran escala como pozos internos , muros de fachada , muros de corte , columnas masivas , torres de puentes , torres de señalización y silos . Este artículo proporciona una exploración en profundidad del sistema GTP100 , detallando sus aplicaciones, componentes, especificaciones técnicas, principios operativos e impacto en el mundo real .
La necesidad de sistemas avanzados de encofrado trepador
Los sistemas de encofrado tradicionales, si bien son funcionales para la construcción de baja altura, a menudo tienen dificultades para satisfacer las demandas de los proyectos modernos de gran altura . Estos métodos convencionales requieren mucha mano de obra, frecuentes montajes y desmontajes, y presentan importantes riesgos de seguridad en altura. El sistema de encofrado trepante hidráulico automático GTP100 aborda estos desafíos automatizando el proceso de trepado, integrando componentes robustos y priorizando la seguridad de los trabajadores . Al aprovechar la tecnología hidráulica y un diseño modular , el GTP100 ofrece un enfoque innovador para la construcción de estructuras altas , reduciendo los costos de mano de obra , minimizando el desperdicio de material y mejorando la eficiencia de la construcción .
Descripción general del sistema GTP100
El sistema de encofrado trepante hidráulico automático GTP100 es una sofisticada técnica de construcción que integra una consola de trepado , un sistema de plataforma de encofrado y una consola de suspensión , todos firmemente fijados a la estructura de hormigón . El sistema funciona mediante un proceso cíclico: una vez desencofrado del hormigón curado , se impulsa hacia arriba mediante cilindros hidráulicos y se guía mediante un riel de trepado al siguiente nivel. Este proceso se repite sin interrupciones, lo que permite un avance vertical continuo durante todo el proceso de construcción . El encofrado está integrado con las consolas de trepado y se mueve como una sola unidad con las unidades de desplazamiento , lo que reduce significativamente los costes de mano de obra . El entorno de construcción cerrado previene eficazmente las caídas desde altura , garantizando un lugar de trabajo más seguro.
Aplicaciones clave
El sistema GTP100 es adecuado para una variedad de estructuras grandes , que incluyen:
- Huecos internos y muros centrales para edificios de gran altura , que proporcionan soporte estructural y facilitan la construcción vertical.
- Muros de fachada y muros de corte , imprescindibles para mantener la estabilidad estructural en edificios altos.
- Columnas masivas , torres de puentes , torres de señales y silos , componentes críticos de proyectos de infraestructura .
Las condiciones operativas del sistema están estrictamente definidas para garantizar la seguridad y la confiabilidad :
- Las operaciones deben realizarse en ausencia de condiciones climáticas severas, como tormentas eléctricas , lluvia , nieve , niebla , escarcha , neblina o granizo .
- La presión básica del viento no debe superar el nivel 5 (aproximadamente 24,5–28,5 m/s).
- Para velocidades de viento superiores al nivel 7 (aproximadamente 13,9–17,1 m/s), se requieren medidas de refuerzo contra tifones para el soporte del encofrado trepador .
Estas condiciones se ajustan a la Norma Técnica de Ingeniería de Encofrados Hidráulicos Trepantes de la República Popular China.
Características y ventajas
El sistema GTP100 ofrece una gama de características y ventajas que lo convierten en la opción preferida para proyectos de construcción modernos .
1. Seguridad
El sistema GTP100 prioriza la seguridad de los trabajadores al proporcionar plataformas operativas integrales que crean un entorno de trabajo seguro . Este diseño cerrado previene eficazmente las caídas desde altura , un riesgo significativo en la construcción de edificios de gran altura . Al garantizar que los trabajadores operen dentro de un espacio protegido, el sistema mejora los estándares de seguridad y reduce la probabilidad de accidentes.
2. Rentabilidad
El sistema es muy rentable , ya que ahorra materiales y mano de obra . El soporte trepador se ensambla a baja altura y asciende continuamente hasta la cima, lo que reduce los daños al encofrado . Este enfoque minimiza la necesidad de reemplazos frecuentes, lo que reduce los costos de material . Además, la integración del encofrado y los soportes trepadores reduce la mano de obra necesaria para el montaje y desmontaje, lo que mejora aún más la viabilidad económica .
3. Conveniencia
El sistema GTP100 optimiza el proceso de construcción gracias a su diseño integrado. El encofrado se mueve hacia adelante y hacia atrás con las unidades móviles , eliminando la necesidad de ajustes manuales repetitivos. La plataforma abatible facilita la sustitución del encofrado y la unión de las varillas de refuerzo , haciendo que las tareas de construcción sean más eficientes y cómodas.
Componentes clave
El sistema GTP100 consta de varios componentes esenciales, cada uno meticulosamente diseñado para garantizar su durabilidad y funcionalidad . Las descripciones detalladas de estos componentes se reflejan con precisión a continuación:
Sistema de escalada
El sistema de ascenso es el mecanismo principal que permite el ascenso automático del GTP100 . Sus componentes incluyen:
- Riel de escalada : guía el sistema durante el movimiento vertical.
- Cilindro hidráulico : acciona el mecanismo de ascenso con una carrera de 250 mm.
- Mecanismo de elevación y cabezal de escalada : garantiza un movimiento preciso y estable.
- Perfil vertical , perfil horizontal principal , puntal de husillo de arriostramiento diagonal y carro de soporte : brindan soporte estructural y mejoran la estabilidad .

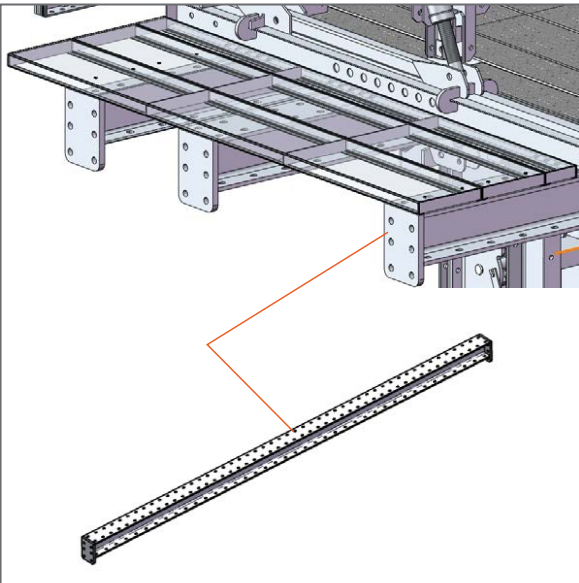

Viga de plataforma principal
La viga de la plataforma principal es un componente principal de soporte de carga :
- Viga H200 : Soporta toda la carga de la plataforma superior y de la plataforma inferior .
- Viga de canal en U n.° 20 : soporta el peso del encofrado .
- Diseño modular : presenta un espaciado de orificios de 120 mm en la superficie superior con conexiones de brida en el extremo para lograr una resistencia uniforme .
Soporte colgante de plataforma inferior
Este componente soporta los niveles inferiores del sistema:
- -1F Perfil de suspensión vertical y perfil horizontal : Proporcionan soporte estructural.
- Arriostramiento diagonal : refuerza la estabilidad.
- -Perfil de suspensión vertical 2F y perfil horizontal : extiende el soporte a niveles inferiores.
Unidad móvil de encofrado
El grupo de desplazamiento del encofrado permite un movimiento continuo del encofrado :
- Puntal de husillo con soporte de agua vertical , perfil horizontal y diagonal : garantiza la alineación y la estabilidad durante el movimiento.
Sistema de anclaje
El sistema de anclaje fija el GTP100 a la estructura de hormigón :
- Soporte de fijación , cono de escalada incorporado , tornillo M36 , anclaje de tope y manguito de sellado : proporcionan una fijación segura y mantienen la integridad estructural.
Soporte de plataforma superior
El soporte de la plataforma superior sostiene los niveles superiores:
- Canal en U 10# para perfil vertical (pieza doble) y perfil horizontal (pieza única): forma un marco con un ancho de plataforma de 1,4 metros en los niveles +1F y +2F .
- Refuerzo diagonal : mejora la estabilidad.
- Plataforma abatible Perfil Horizontal : Facilita la sustitución de encofrados y la unión de varillas de refuerzo .
Especificaciones técnicas
El sistema GTP100 está diseñado para brindar precisión y rendimiento , con especificaciones técnicas que se muestran claramente a continuación:
- Distancia de ascenso por carrera : 150 mm
- Carrera del cilindro hidráulico : 250 mm
- Altura máxima de escalada : 5,5 m (añadir soporte en el medio del riel de escalada, de lo contrario es 4,5 m)
- Capacidad máxima de elevación : 100 kN
Principios del proceso de escalada
El principio del proceso de escalada es dividido en el principio del riel de escalada y el principio del soporte de escalada .

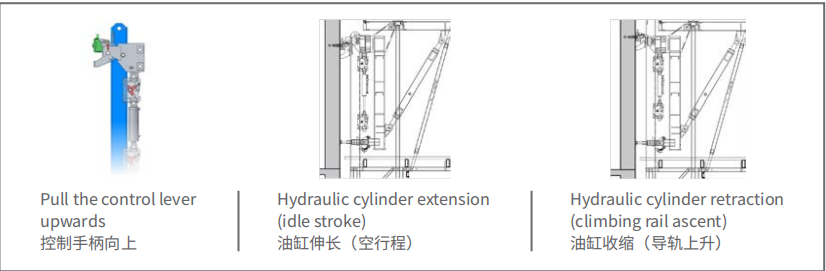

Principio del riel de escalada
El riel de trepado sirve como mecanismo de guía para el ascenso vertical del sistema. Garantiza que los soportes de trepado y el encofrado se muevan de forma controlada y estable, impulsados por cilindros hidráulicos . El riel de trepado mantiene la alineación y soporta el peso del sistema durante cada ascenso.

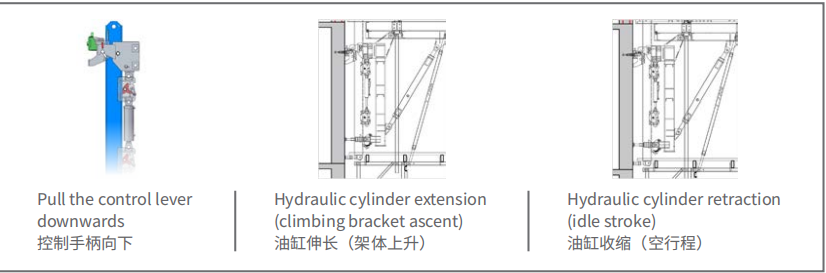

Principio del soporte de escalada
El soporte de trepado integra el encofrado , el sistema de plataforma y el soporte de suspensión en una unidad cohesiva. Tras el fraguado del hormigón y el desencofrado , el soporte de trepado se eleva mediante cilindros hidráulicos a lo largo del riel de trepado hasta el siguiente nivel, lo que permite una construcción continua sin necesidad de reposicionamiento manual.

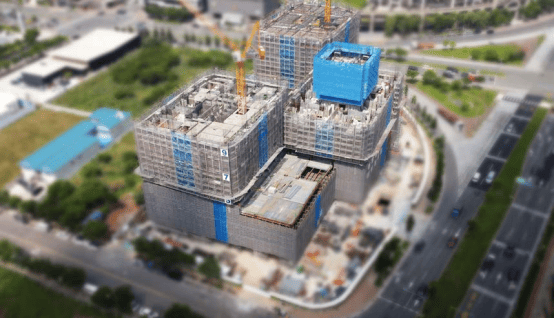

Caso de proyecto: Edificio residencial en Asia
El edificio residencial en Asia es un caso de proyecto donde el sistema GTP100 se implementó con éxito , y su aplicación demuestra su capacidad para soportar la construcción de gran altura . El GTP100 probablemente facilitó un rápido avance vertical, mejoró la seguridad de los trabajadores y redujo los costos de mano de obra .
¿Por qué elegir GETO?
GETO es líder mundial en construcción sostenible y nuevas energías , con especialización en encofrados , construcción prefabricada y proyectos de energía fotovoltaica, almacenamiento y carga . La empresa cotizó en el mercado de acciones A de ChiNext en 2021 y ha establecido 12 plantas de producción en todo el mundo, entre ellas:
- Área de la Gran Bahía : Carretera Heing n.° 13, distrito de Taulhang New, ciudad de Zhonghan, provincia de Guangdong
- Base de producción I del sur de China : Parque Científico y Tecnológico del Lago Guachen, ciudad de Jiangmen, provincia de Guangdong
- Base de Producción del Sur de China II : Parque Tecnológico Industrial del Sur de China, ciudad de Huizhou, provincia de Guangdong
- Base de producción del este de China I : Parque industrial de Guangdong, ciudad de Fuzhou, provincia de Jiangxi
- Base de producción de China central : Zona de desarrollo de la industria de alta tecnología, ciudad de Xianning, provincia de Hubei
- Base de producción del suroeste de China : Parque industrial de manufactura moderna, distrito de alta tecnología de Tongnan, ciudad de Chongqing
- Base de producción del noroeste de China : Parque de la Economía Circular, distrito de Anding, ciudad de Dingxi, provincia de Gansu
- Base de producción de Hainan : Parque Industrial del Puerto Gold Medal, condado de Lingpo, provincia de Hainan
- Base de producción de la ASEAN : Hangzhou, Zhejiang, Malasia
- Base de producción de Singapur : Región Oeste, Singapur
- Base de producción de Arabia Saudita: Riad, Arabia Saudita
GETO ha registrado 31 marcas internacionales y sus productos y servicios se venden en todo el mundo (página 2). Esta presencia global garantiza que el sistema GTP100 sea accesible para proyectos de construcción en diversas regiones.
Conclusión
El sistema de encofrado trepante hidráulico automático GETO GTP100 representa la cumbre de la innovación en la construcción de gran altura . Al integrar tecnología hidráulica , un diseño modular y un enfoque en la seguridad , la eficiencia y la rentabilidad , el sistema aborda los desafíos de la construcción de estructuras a gran escala .
Como parte de la misión más amplia de GETO de impulsar la construcción ecológica , el sistema GTP100 contribuye a prácticas de construcción más seguras, eficientes y sostenibles en todo el mundo. Con 12 plantas de producción y 31 marcas registradas internacionales , GETO continúa liderando la industria, ofreciendo soluciones que definen el futuro de la construcción de gran altura .
