Los proyectos de construcción de gran altura exigen eficiencia, seguridad y precisión. El sistema de encofrado trepador hidráulico automático se ha consolidado como una solución fiable para estructuras complejas, ofreciendo importantes ventajas sobre los métodos de encofrado tradicionales. El sistema de encofrado trepador hidráulico automático GTP100 de GETO ejemplifica estas ventajas, combinando un diseño innovador con una funcionalidad práctica para proyectos de construcción a gran escala.
¿Qué es el encofrado trepante hidráulico automático?
Un sistema automático de encofrado hidráulico trepante es una técnica de construcción que integra el encofrado, las consolas de trepado, los sistemas de plataforma y las consolas de suspensión directamente con la estructura de hormigón . Una vez que el hormigón alcanza la resistencia requerida y se retira el encofrado, cilindros hidráulicos impulsan las consolas de trepado por los rieles de trepado guiados hasta el siguiente nivel. Este ciclo se repite a medida que avanza la construcción, lo que permite un avance vertical continuo y seguro.
El encofrado está integrado con los soportes trepadores, desplazándose junto con las unidades móviles. Esta integración reduce significativamente la mano de obra y garantiza un entorno de construcción cerrado , minimizando el riesgo de caídas desde altura.
El encofrado trepador de GETO es adecuado para una variedad de estructuras grandes , incluidos ejes internos, muros de fachada, muros centrales, muros de corte, columnas masivas, torres de puentes, torres de señales, silos, etc. Su versatilidad lo convierte en una opción confiable para proyectos que requieren tanto precisión vertical como eficiencia operativa.

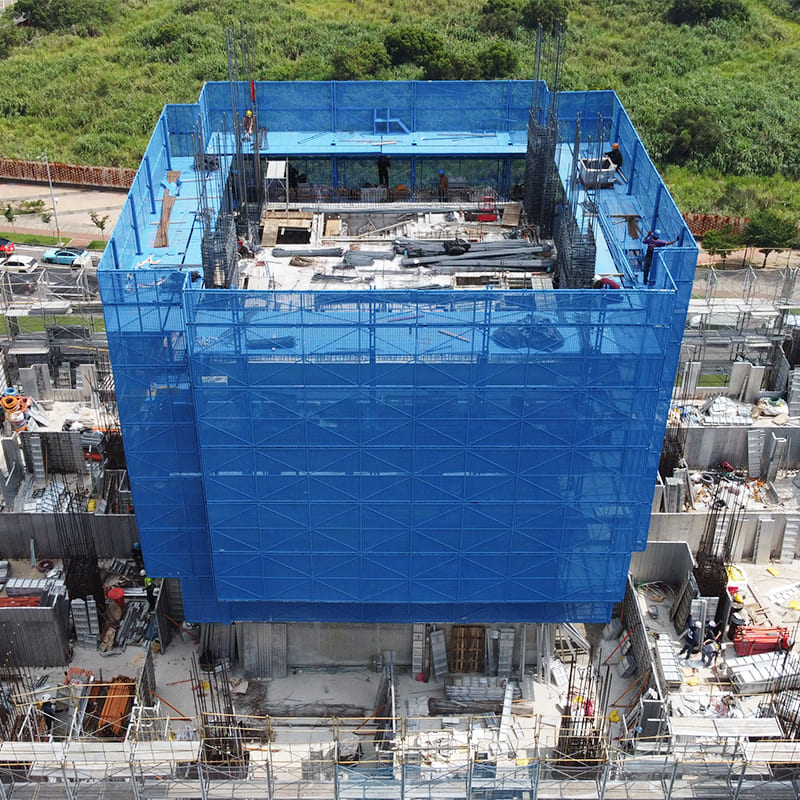

Sistema automático de encofrado trepante hidráulico

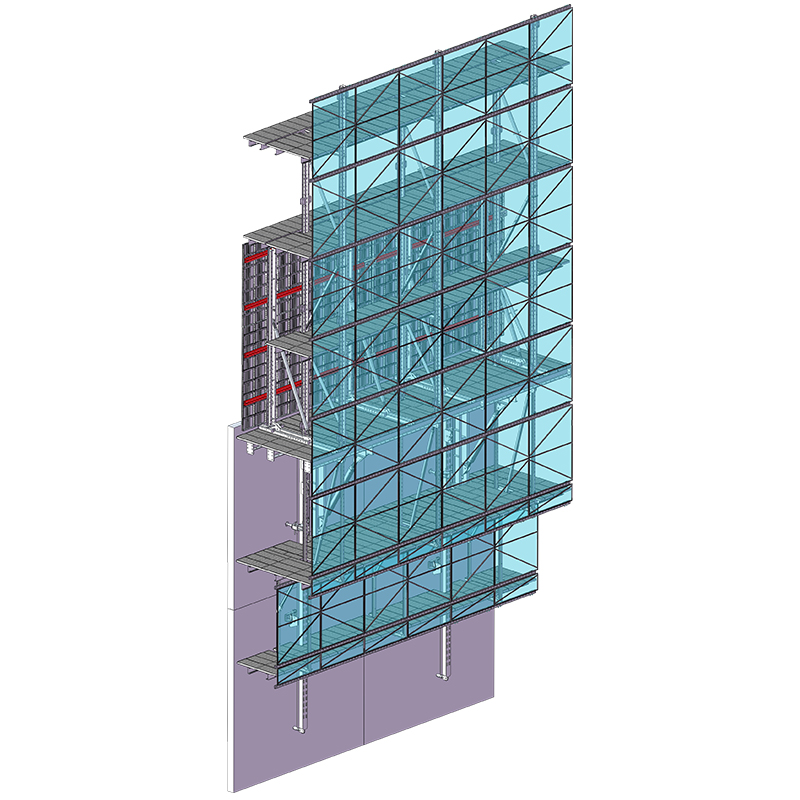

Componentes clave del sistema de encofrado trepador GETO GTP100
Este sistema de encofrado trepador bien diseñado se basa en una combinación de componentes estructurales, todos diseñados para la seguridad, la eficiencia y la adaptabilidad:
1. Sistema de escalada
Riel de escalada : guía los soportes durante el ascenso
Cilindro hidráulico y mecanismo de elevación : impulsan el movimiento vertical
Cabezal trepador, perfil vertical, perfil horizontal principal : proporcionan soporte estructural
Puntal de husillo de refuerzo diagonal y carro de soporte : mejoran la estabilidad durante la subida
2. Viga de plataforma principal
La viga H200 y la viga de canal en U 20# proporcionan una base resistente para plataformas operativas.
3. Soporte colgante de la plataforma inferior
Perfiles verticales y horizontales en múltiples niveles (-1F, -2F)
El arriostramiento diagonal garantiza una distribución estable de la carga
4. Unidad móvil de encofrado
Los largueros verticales, los perfiles horizontales y los puntales de husillo de arriostramiento diagonal mantienen la alineación del encofrado durante el trepado.
5. Sistema de anclaje
Incluye soportes de fijación, conos de escalada integrados, tornillos M36, anclajes de tope y manguitos de sellado para asegurar el sistema firmemente a la estructura.
6. Soporte de plataforma superior
Los perfiles verticales y horizontales, los arriostramientos diagonales y los perfiles horizontales de la plataforma abatible respaldan las actividades operativas en la parte superior.
Estos componentes trabajan juntos para crear un sistema de encofrado trepador autónomo que reduce la dependencia de grúas, andamios o procesos de alineación repetitivos.
Encofrado trepante hidráulico automático
Ventajas del encofrado trepante hidráulico automático GETO
1. La seguridad es lo primero
La seguridad es una prioridad máxima en la construcción de gran altura, y el sistema automático de encofrado hidráulico trepante de GETO integra múltiples funciones para proteger a los trabajadores:
Estructura totalmente reforzada con acero: los soportes de escalada, las plataformas y las pantallas protectoras están hechos de acero robusto, lo que mejora la estabilidad estructural general y la resistencia al fuego.
Pantalla protectora cerrada: Los soportes de escalada están equipados con protectores de acero completamente cerrados, lo que evita caídas y reduce el riesgo de accidentes por caída de objetos.
Mecanismo de retracción de encofrado: El sistema incluye un mecanismo de retracción de las unidades de desplazamiento del encofrado, reduciendo el riesgo de accidentes provocados por movimientos bruscos y evitando fugas de lechada de hormigón.
Operación sincronizada: La escalada hidráulica garantiza que los movimientos verticales e inclinados sean suaves y sincrónicos, minimizando sacudidas repentinas que podrían poner en peligro a los trabajadores.
Plataformas de instalación de varillas de refuerzo integradas: estas plataformas se mueven en sincronía con los soportes de escalada, lo que permite un acceso seguro y continuo para la instalación del refuerzo de acero sin andamios adicionales.
Menor necesidad de andamios y grúas: al permitir la autotrepa con encofrado integrado, los trabajadores están menos expuestos a las alturas y a los equipos en movimiento.
2. Alta rentabilidad
El encofrado trepante hidráulico automático de GETO está diseñado para ahorrar tiempo y recursos:
Costes de mano de obra reducidos: El sistema de trepado totalmente integrado reduce el trabajo manual, ya que el encofrado se mueve automáticamente con los soportes.
Daños minimizados al encofrado: el ascenso continuo reduce el montaje y desmontaje repetitivo, lo que extiende la vida útil de los componentes del encofrado.
Uso eficiente del material: Las plataformas y soportes de encofrado trepadores automáticos reducen la necesidad de andamios adicionales, soportes temporales o barreras de seguridad adicionales.
Plazos de proyecto más cortos: una escalada más rápida y ciclos repetitivos permiten que la construcción avance rápidamente, lo que genera importantes ahorros de costos generales.

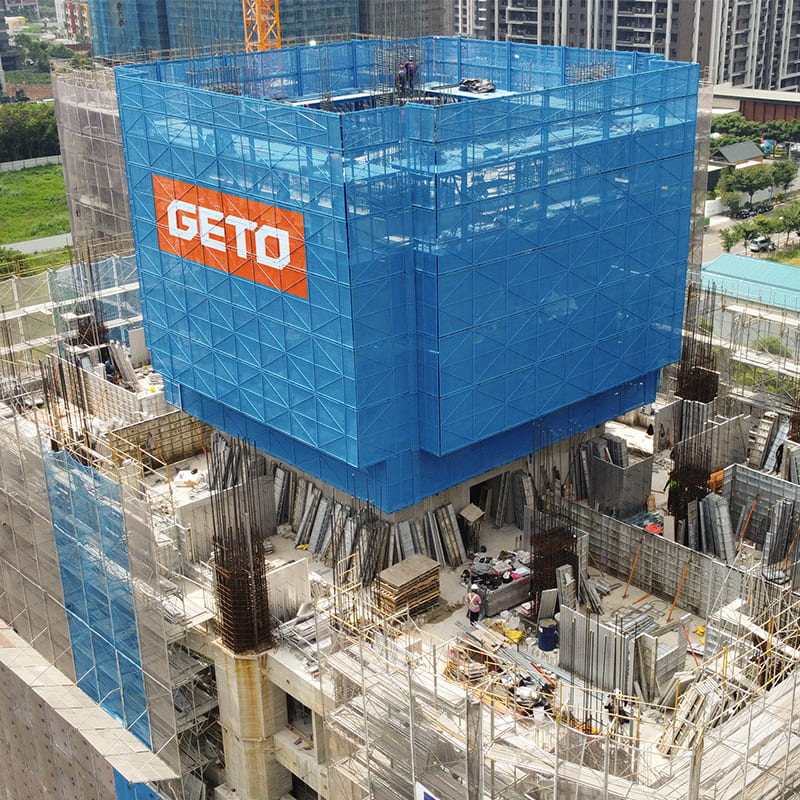

Encofrado trepante hidráulico automático GETO
3. Conveniencia y flexibilidad
La facilidad de instalación, operación y mantenimiento hacen que el sistema de encofrado trepador de GETO sea muy práctico:
Diseño modular: Las pantallas protectoras, plataformas y soportes son modulares, lo que permite un rápido montaje, desmontaje y transporte.
Encofrado autotrepante: El encofrado se desplaza con los soportes de trepado, lo que permite realizar ajustes directos, limpieza y pequeñas reparaciones sin ayuda de grúa.
Trepamiento integral o separado: Los soportes pueden trepar como una sola unidad o individualmente, adaptándose a las condiciones estructurales o del sitio específicas del proyecto.
Plataformas ajustables: Múltiples plataformas operativas permiten a los trabajadores realizar el acabado del hormigón, la instalación de barras de refuerzo y la inspección sin andamios adicionales.
Diseño adaptable al clima: Los sistemas de escalada hidráulicos pueden ajustarse a pequeñas inclinaciones o ligeras variaciones de viento, proporcionando un funcionamiento más seguro y confiable.
4. Mejora de la calidad de la construcción
El sistema de encofrado trepador de GETO no solo mejora la seguridad y la eficiencia, sino que también mejora la calidad de la estructura terminada:
Alineación precisa: El trepado hidráulico asegura un posicionamiento vertical y horizontal preciso del encofrado, reduciendo las desviaciones en muros y núcleos.
Superficies de hormigón lisas: Las plataformas y encofrados integrados permiten un mejor control del vertido y acabado del hormigón, minimizando los defectos de la superficie.
Integridad estructural constante: la sincronización de los soportes de trepado y el encofrado reduce los puntos de tensión y garantiza una distribución uniforme de la carga en toda la estructura.
5. Beneficios ambientales y del sitio
Los sistemas automáticos de encofrado hidráulico trepante no solo mejoran la eficiencia y la seguridad de la construcción, sino que también ofrecen importantes beneficios ambientales y de gestión del sitio.
Huella de construcción reducida: al eliminar los andamios extensos, el sistema disminuye el desperdicio de material y el desorden en el sitio.
Entorno de trabajo más seguro: Las plataformas cerradas y los mecanismos de autotrepa limitan la exposición de los trabajadores a riesgos de altura y caída de escombros.
Operación sustentable: Menos operaciones de grúa y menos trabajo manual conducen a una reducción del consumo de energía en el sitio.

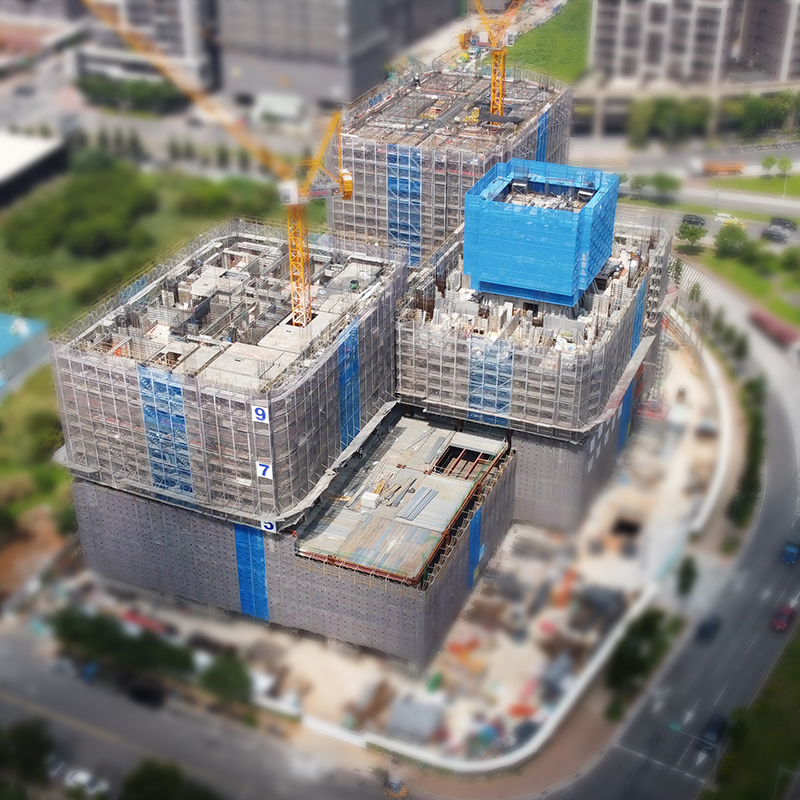

Aplicaciones del encofrado trepante hidráulico GETO
Aplicaciones en la construcción moderna de gran altura
Los sistemas automáticos de encofrado trepante hidráulico han revolucionado las prácticas de construcción para diversos tipos de estructuras:
Muros de núcleo y de corte : la continuidad vertical y la alineación de precisión mejoran la integridad estructural
Muros de fachada : los sistemas autotrepantes proporcionan una instalación más segura y rápida
Torres de puentes y torres de señalización : plataformas modulares que respaldan operaciones especializadas en altura
Silos y columnas masivas : los entornos cerrados reducen los riesgos durante la manipulación de materiales y el vertido de hormigón.
Estos sistemas son particularmente valiosos para proyectos con diseños estructurales repetitivos , donde el encofrado tradicional requeriría mucha mano de obra y operaciones de grúa.
Condiciones de funcionamiento del encofrado trepante GETO
Las condiciones de funcionamiento adecuadas son fundamentales para la seguridad y el rendimiento:
- Evite la construcción durante condiciones climáticas severas, incluidas tormentas eléctricas, lluvia, nieve, niebla, escarcha, neblina o granizo.
- La presión básica del viento no debe superar el nivel 5 (aproximadamente 24,5–28,5 m/s)
- Para velocidades del viento superiores al nivel 7 (aproximadamente 13,9–17,1 m/s), se deben aplicar medidas de refuerzo contra tifones.
El cumplimiento de estas pautas garantiza que el sistema automático de encofrado hidráulico trepante funcione sin problemas y al mismo tiempo mantenga los más altos estándares de seguridad.
Sistema automático de encofrado trepante hidráulico GETO
Cómo elegir el sistema adecuado para su proyecto
La selección de un sistema automático de encofrado trepante hidráulico depende de la escala del proyecto, el tipo de estructura y los requisitos de seguridad. GETO ofrece soluciones integrales de encofrado y andamiaje para clientes globales, con sistemas diseñados para satisfacer las necesidades específicas de la construcción de edificios de gran altura y grandes estructuras.
La combinación de trepado hidráulico, plataformas integradas y componentes modulares del sistema de encofrado trepador GETO GTP100 garantiza un rendimiento fiable, reduce los costes de mano de obra y mejora la seguridad. Al adoptar estos sistemas, las empresas constructoras pueden optimizar sus operaciones, manteniendo la calidad y el cumplimiento de las normas internacionales.
Conclusión
El encofrado trepante hidráulico automático está redefiniendo la construcción de gran altura al combinar eficiencia, seguridad y rentabilidad. El sistema de encofrado trepante hidráulico automático GTP100 de GETO ejemplifica estas cualidades mediante sus soportes de trepado integrados, accionamiento hidráulico y plataformas modulares.
Para los contratistas que buscan optimizar los procesos de construcción de gran altura, invertir en un sistema de encofrado trepador ofrece beneficios tangibles en velocidad, reducción de mano de obra y seguridad laboral. La experiencia y los conocimientos técnicos de GETO lo convierten en un socio de confianza para ofrecer soluciones de encofrado fiables y de alto rendimiento en todo el mundo. Para más información, contáctenos en geto_market@geto.com.cn .
